基板機能検査・検査治具
作業者の経験に依存した確認を、再現できる検査手順へ。既存基板、仕様書、良品サンプルから検査項目を整理します。
製作実績
LED基板点灯検査治具

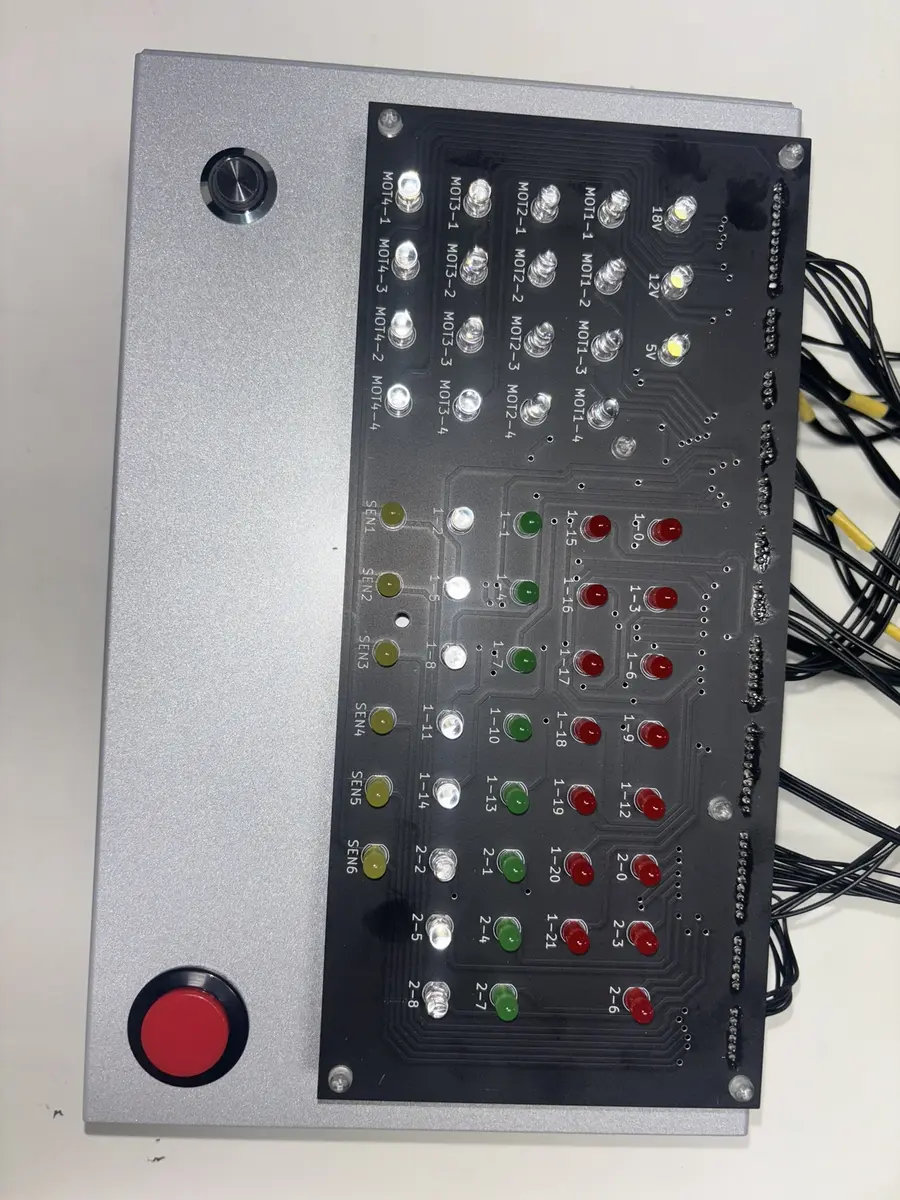

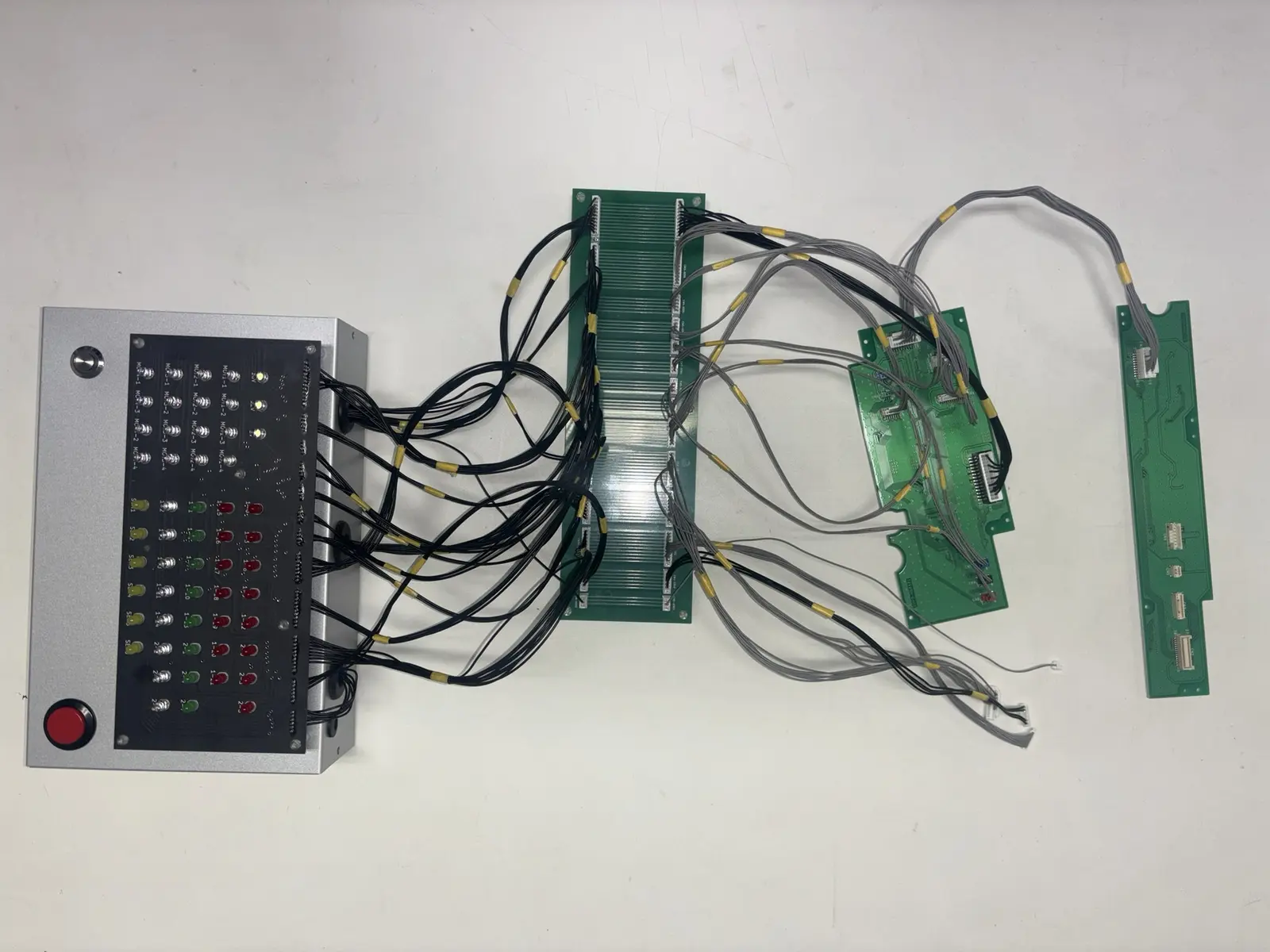

2025年に製作。対象基板を接続し、複数のLEDの点灯状態を一括で確認するための専用治具です。接続基板とハーネスを介して各信号を操作パネルへ引き出し、点灯状態を目視で確認できる構成としました。
対応内容
- 電源電圧・消費電流の確認
- スイッチ、LED、センサーの入出力検査
- モーター、液晶、通信機能の確認
- 機種別アダプター・治具の製作
- 合否判定、ログ保存、帳票出力
段階的に導入
現行確認
検査仕様と作業を整理。
実証機
基本入出力を確認。
並行評価
現行結果と比較。
工程移管
運用・保守を整備。
共通検査機＋機種別アダプター
検査機本体の共通部分を再利用し、機種追加時は接続アダプターと検査データを中心に変更することで、横展開しやすい構成を目指します。
現在の検査手順をお見せください
検査仕様書がなくても、作業内容と良品基板から整理できる場合があります。
